產品概述

隨著電力系統的迅速發展，變電站、電廠廠站綜合自動化系統已大量投入使用。變電站綜合自動化系統作為變電站的信息和控制中心，如果不對其進行定期檢測，可能會產生遙信誤報等問題，嚴重影響電力系統的安全。

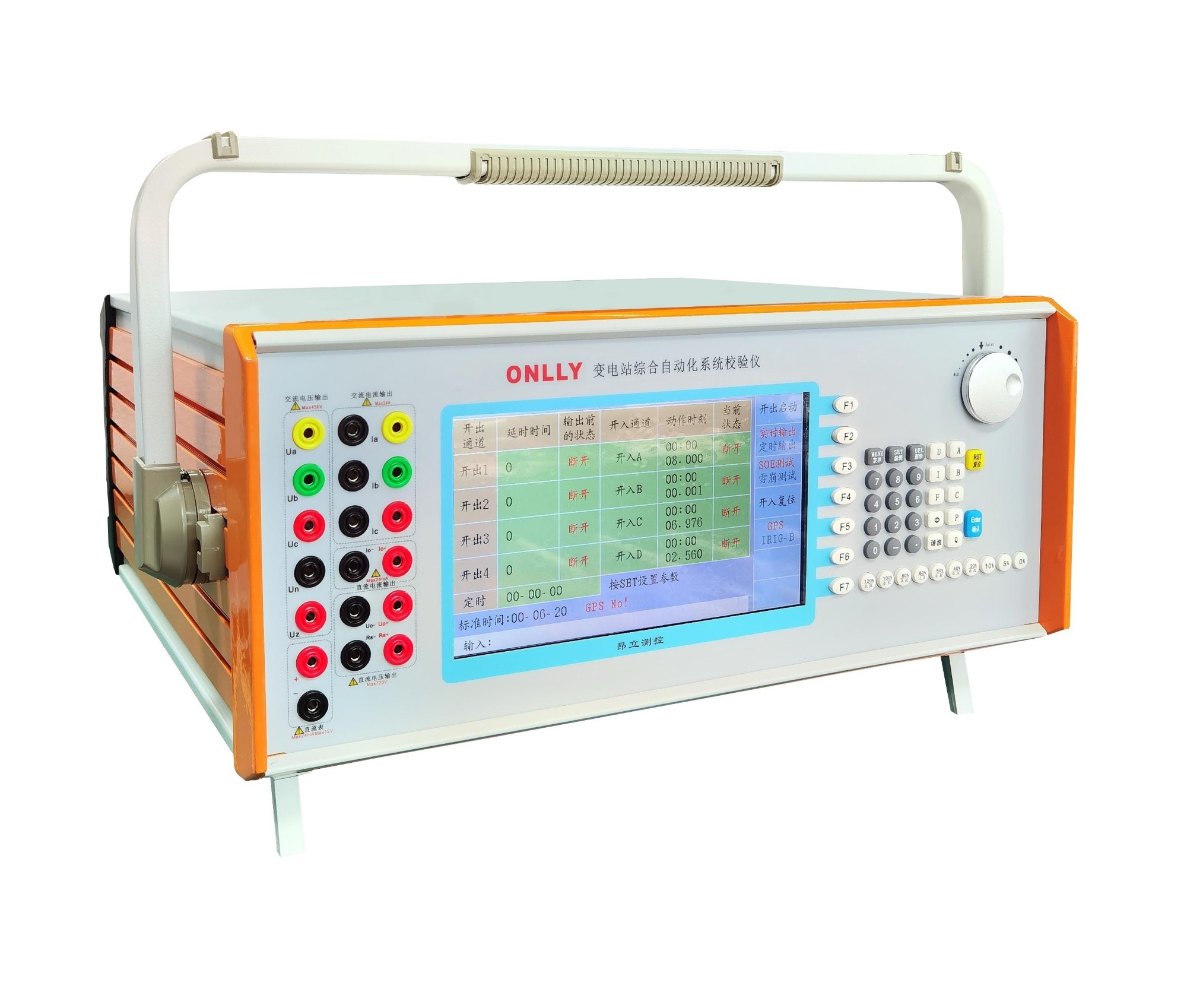

變電站綜合自動化系統校驗儀是在總結國內外同類產品優缺點的基礎上，廣泛聽取用戶意見，充分運用現代微電子、電力電子等多專業技術而研發的一種新型、一體化綜自系統測試儀，本裝置采用運算能力超強的高速數字信號處理器（DSP）、新型模塊式高保真大功率功放及先進的虛擬儀器技術研發設計，集高精度、多功能、易操作、小體積于一身，專門針對電力、石油、化工等行業的電力自動化部門對變電站綜合自動化系統、遠動終端（RTU）、交流采樣電量變送器等進行離線檢驗的設備，有效填補了國內外變電站綜合自動化系統測試領域的空白。

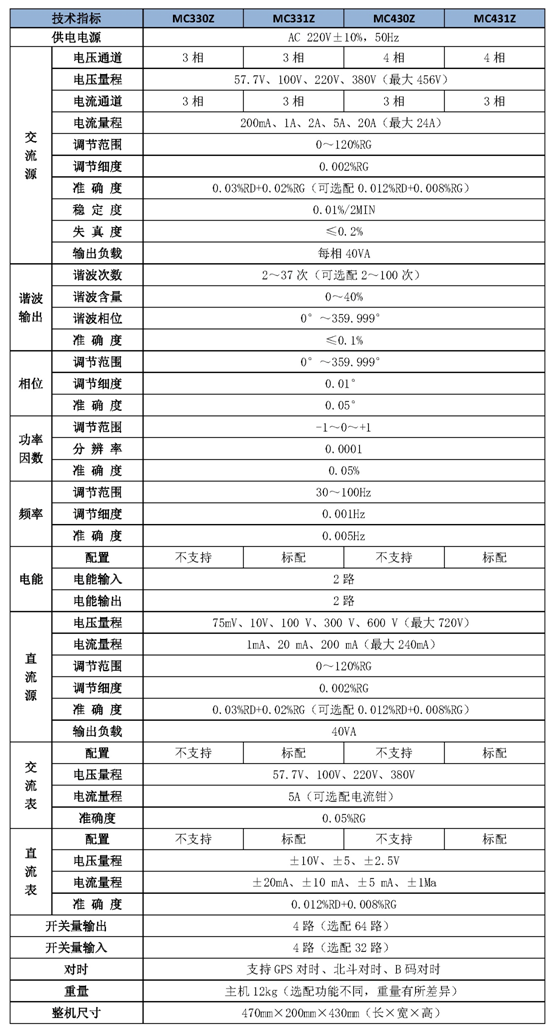

技術標準

主要特點

1、高精度

1.1采用國內外優質器件，并結合DSP+FPGA+MPU （DSP：數據信號處理器； FPGA：現場可編程門陣列；MPU：微型處理器）的綜合控制，保證標準表測量精度和功率源輸出精度等級達0.05級；

1.2高精度的GPS授時和北斗授時模塊結合先進的軟件算法，提供高精度的授時功能，時間相關輸出誤差小于100μs； 支持站內IRIG-B碼對時。

2、多功能

2.1本裝置不僅具有三遙（遙測、遙控、遙信）測試、同期測試、SOE（Sequence Of Event，事件順序分辨率）測試（站內SOE、站間SOE）、諧波測試、可調的直流電源、標準表、電能脈沖輸入及輸出、可編程脈沖輸出等功能，還可通過高精度的、可選擇的GPS衛星+北斗衛星授時模塊和IRIGB碼時間信號輸入輸出功能進行同步授時，實現對綜自系統的遙信響應時間、遙測 響應時間和遙控響應時間的測試功能。

3、操作便捷

3.1采用嵌入式操作系統，開機速度快，軟件操作界面簡單方便； 既可采用軟鍵盤和編碼器進行脫機操作，也可與PC聯機操作；采用拉桿箱式包裝，易于攜帶，方便周期性巡檢。

4、接點豐富

    4.1 四路獨立開關量輸入節點(選配MCKG64,32路開關量輸入節點），同時兼容空節點與15V～250V有源節點，并可自動識別有源節點的極性；

    4.2 四路獨立開關量輸出節點(選配MCKG64,64路開關量輸出節點），全面實現各類型開關量試驗（遙信風暴、 SOE分辨率測試、雪崩試驗等）

5、智能型主機

5.1 主機采用高速高性能數字信號處理器(DSP)，運算速度快，對基波可產生每周波65535點的高密度擬合正弦波，真正達到高保真的效果。

6、網口和串口通訊

6.1 裝置與人機界面進行數據交換采用目前流行的網口和串口通訊方式，且網口和串口具有支持熱插拔、高速率、通訊穩定等優點。

7、遙測檢驗點方案化

7.1 可按相關規程設計電壓、電流、頻率、功率、功率因數的檢驗點，保存成遙測測試方案，隨時調用。

8、多模式授時方式

8.1 支持可選擇的GPS衛星或北斗衛星模塊授時，授時方式包括： GPS衛星授時； 北斗衛星授時； GPS衛星、北斗衛星自動選擇授時。

8.2  IRIG-B碼時間同步授時

支持IRIG-B碼輸入功能，可接收變電站電網IRIG-B碼時間同步信號；B碼輸入信號類型：TTL、RS232、RS485。

9、完善的自我保護

9.1 采用合理設計的散熱結構，并具有可靠完善的多種保護措施，保證裝置輸出的電壓源、電流源具有過載保護功能，電流開路保護，電壓短路保護，同時還具有一定的故障自診斷及閉鎖功能；

產品功能

1、 遙測測試

變電站綜合自動化系統校驗儀產生三相可調的幅值、頻率、相位的電壓、電流信號，提供給測控裝置，模擬現場的交流信號，以檢驗測控裝置對現場遙測量的測量精度。

2、 遙信測試

遙信測試功能包括：普通遙信測試、遙信風暴、雪崩測試。變電站綜合自動化系統測試儀發出開關量信號，模擬現場設備動作事件，以檢驗測控裝置是否能正確識別，測試測控裝置遙信功能是否合格。

3、 遙控測試

變電站綜合自動化系統測試儀模擬現場設備，接收測控裝置的開關量信號，且顯示遙控時標，以測試測控裝置的遙控信號是否正確發出。

4、 同期測試

變電站綜合自動化系統校驗儀在測控裝置的系統側供三相電壓和三相電流，在待并側產生一相幅值、頻率、相角相對可調的電壓激勵，以測試測控裝置的同期功能是否合格。

5、遙信響應時間測試

變電站綜合自動化系統測試儀經GPS、北斗標準時間或者現場IRIG-B時間同步對時后，在用戶 設定的某個時刻向測控裝置輸出一個開關量，模擬現場設備動作事件，以測試從測 控裝置現場發生設備動作事件，至檢測到這個動作所需的時間。

6、SOE（事件順序記錄）分辨率測試

站內SOE測試：變電站綜合自動化系統測試儀用高速CMOS開關發出兩路間隔時間可調的脈沖上升沿，模擬現場的兩個動作事件，以測試測控裝置是否能正確識別同一變電站內的兩個事件。

站間SOE測試：用戶設置兩個時刻，控制變電站綜合自動化系統測試儀先后向測控裝置發出遙信變位，模擬現場設備動作事件，并由綜自系統上報給上一級系統，以測試綜自系統之間的時間相對統一性。

7、遙信響應時間測試

變電站綜合自動化系統測試儀經GPS、北斗標準時間或者現場IRIG-B時間同步對時后，在用戶設定的某個時刻向測控裝置輸出一個開關量，模擬現場設備動作事件，以測試從測控裝置現場發生設備動作事件，至檢測到這個動作所需的時間。

8、遙測響應時間測試

變電站綜合自動化系統測試儀經GPS、北斗標準時間或者現場IRIG-B碼時間信號同步對時后，在用戶設定的某個時刻向測控裝置輸出幅值可變的電壓信號，模擬測控裝置在電網受到干擾時的交流量采集，以測試綜合自動化系統從現場發生電壓幅值突變，到檢測到這個突變所需的時間。

9、遙控響應時間測試

通過鼠標控制后臺機發出遙控信號，發送器將遙控信號通過無線信號傳送給接收器，接收器連接變電站綜合自動化系統測試儀的開關量輸入A，變電站綜合自動化系統測試儀記錄時間節點Ta當前 時間（該時間為遙控測試開始時間）；同時變電站綜合自動化系統測試儀的開關量輸入B等待接收從 后臺機下達的遙控信號，并記錄接收時間Tb當前時間，Tb-Ta的時間差值即為綜自系統的遙控響應時間。

10、直流電壓電流輸出

變電站綜合自動化系統測試儀可輸出0V～720V可調的直流電壓，0-240mA的直流電流。直流小電流、小電壓輸出變電站綜合自動化系統測試儀可輸出0V～±12V的直流電壓以及0A～24mA的直流電流，用于有關直流變送器的測試。

11、諧波測試

變電站綜合自動化系統測試儀模擬三相電壓、電流諧波輸出，檢驗綜自系統諧波測試功能。并可準確輸出 0～100 次諧波，各次諧波可以任意組合疊加同時輸出，并且可以保持常用的5種諧波模式，停電不丟失，開機直接調用，無需再次設置諧波方案。

12、電能脈沖

設有電能脈沖輸出接口及輸入接口，可用于電能表現場校驗。
