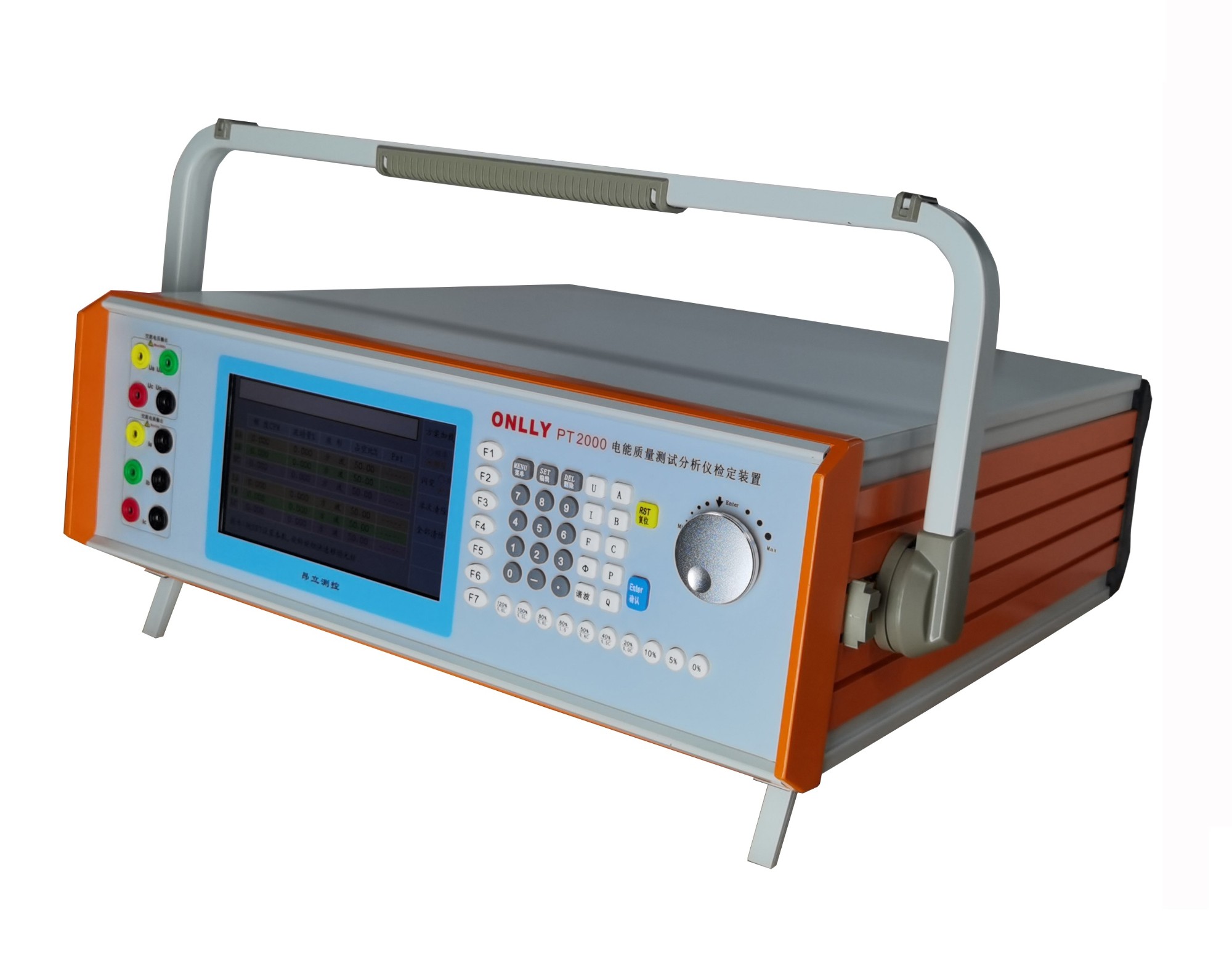

概述
電能質量監測儀檢定裝置是針對電能質量分析儀、電能質量終端的全方位的檢定而推出的一款產品。裝置是參照QGDW_1650.4電能質量監測技術規范 第4部分：電能質量監測終端檢驗、IEC 61000-4-15GB/Tl4549-1993、GB/T12326-2008、GB/T15543-2008、GB/T18481-2001、GB/T15945-2008、GB/T l9862-2005 DL/T1028-2006等標準。采用最新電子技術，源、表一體結構。測量部分的工作原理以高速16位A/D轉換技術和數字信號處理器(DSP)技術為核心。源輸出部分采用數字合成技術、數字控制技術和脈寬可調節放大技術，將內部數字合成的正弦信號，放大成為多相獨立的電流和電壓輸出，不受外部供電電源的影響，并具有很高的放大效率。具有優良的輸出自動調節和跟蹤功能。所受負載影響很小，根據所接負載自動調節輸出，保證輸出恒穩；具備在正常輸出狀態下，電流回路被開路和電壓回路被短接時的自動保護功能；外部供電電源意外掉電，不輸出尖峰電壓等過渡過程。
主要特點
l 標準輸出帶記憶功能，可還原以前的設定值；
l 2～80次諧波輸出，可一鍵同時疊加多次；
l 0.25～80.75次間諧波，可同時輸出多個；
l 標準源模式，所有輸出均采用優越閉環；
l 能保存任意諧波、間諧波、閃變、驟升驟降參數的6種方案，斷電不丟失，無需重復設置諧波參數；
l 能顯示實時諧波、間諧波、閃變、驟變、基波波形；
l 快捷輸出方式，支持電壓、電流、功率因數、三相不平衡度等參數的規程實驗點的快捷輸出；
l 支持功能模塊的全自動、半自動或手動測試。
產品功能
l 基本誤差測試
PT2000電能質量測試分析儀檢定裝置產生三相可調的幅值、頻率、相位的電壓、電流信號，提供給電能質量測試分析儀，模擬現場的交流信號，以檢驗電能質量測試分析儀對現場測量的測量精度。
l 諧波測試
PT2000電能質量測 試分析儀檢定裝置可以在三相電壓、三相電流的基礎上疊加2-80次任意含有率、任意次數多次疊加諧波，用于檢定電能質量分析儀諧波測量精度，諧波功率測量精度等參數。
l 間諧波測試
PT2000電能質量測試分析儀檢定裝置可以在三相電壓、三相電流的基礎上疊加0.25-80.75次任意含有率、任意次數多次疊加間諧波，用于檢定電能質量分析儀
間諧波測量精度。
l 閃變測試
PT2000電能質量測試分析儀檢定裝置可以按照GB/T 17626.15—2011的規定，輸出短時間閃變和長時間閃變信號，用于檢定電能質量分析儀短時間閃變測量值的相對誤差和長時間閃變測量值的相對誤差。
l 電壓暫降、電壓暫升和短時中斷測試
PT2000電能質量測試分析儀檢定裝置可以按照GB/T 17626.15—2011的規定，輸出電壓暫降、電壓暫升和短時中斷信號，用于檢定電能質量分析儀電壓暫降、電壓暫升和短時中斷測量誤差和事件的捕捉。
l 不平衡度測試
PT2000電能質量測試分析儀檢定裝置可以按照Q/GDW1650.2-2017中表2的要求規定，輸出各種三相不平衡狀態下的測試信號，用于檢定電能質量分析儀三相不平衡度測量的穩態性能驗證。

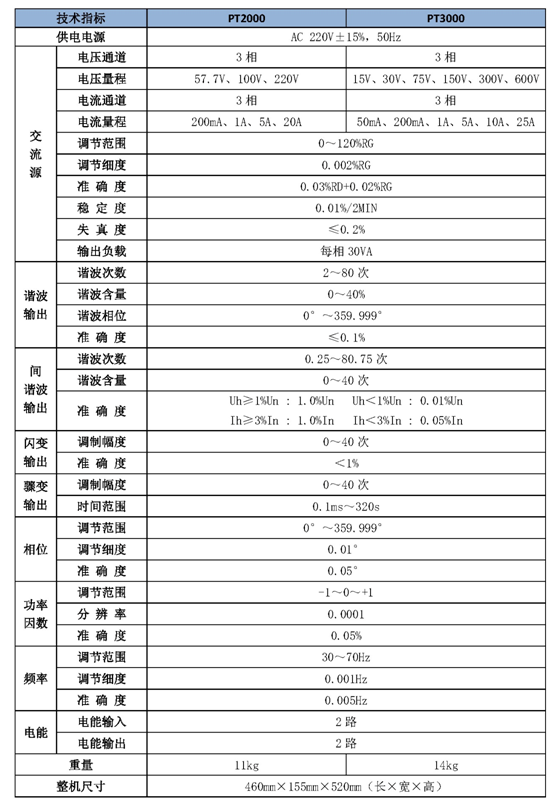

技術指標
