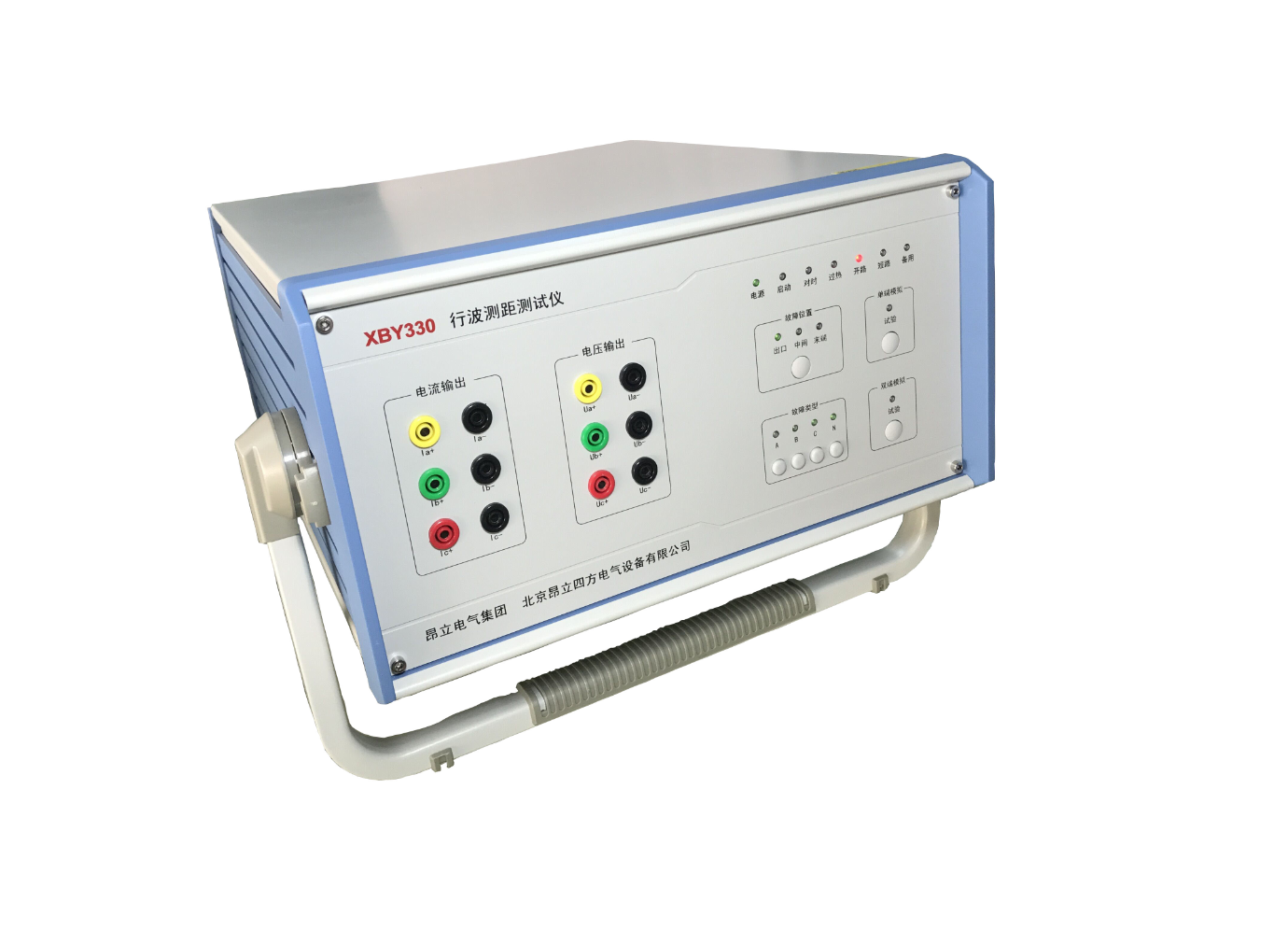

1. 產品簡介?????ONLLY-XBY330行波信號測距儀是進行電力系統測距設備試驗和校驗使用的新型儀器，具備3路高速電流輸出通道和3路電壓輸出通道，支持單端測距和雙端測距，既可以將現場COMTRADE格式錄波文件進行回放還原，也可以使用電力系統EMTP、MATLAB仿真數據進行信號輸出，模擬故障信號，作為故障測距系統的信號源。本裝置支持GPS
本裝置用于行波測距系統的開發以及實驗室和現場測距試驗調試。
2.1 3路電壓輸出通道，幅值范圍：0～+120V，頻率：0～10KHz；
2.2 3路電流輸出通道，幅值范圍：0～+15A，頻率：0～500kHz；
2.3 可多臺設備并聯同步輸出，構成多通道測試系統；
2.4 允許單臺設備的三路電流通道并聯輸出，支持百安培級暫態響應測試；
2.5 支持GPS衛星對時和B碼對時，對時精度≤100ns，可在兩地進行6.雙端行波測距試驗；
2.6 支持COMTRADE格式的錄波文件和EMTP、MATLAB等數據仿真文件輸出；
2.7 采用ARM+FPGA架構的數字信號處理系統，采用256Mbyte的DDRII SDRAM作為數據緩存，16位高速D/A進行數模轉換，超大高速的DDRII緩存使裝置具備高速長過程回放能力，有效模擬電力系統各種故障；
3.1 后臺機通過100M網絡接口與設備進行TCP通信，ARM負責與后臺機的通信、EEPROM的讀寫和前面板的按鍵顯示控制，然后通過內部總線與FPGA進行數據交換；
3.2 系統配置了128MB FLASH和128M*16 ddr2 DRAM，可以保存足夠大的數據文件；
3.3 為了能將兩臺設備配合進行雙端測距，設備提供了4路光纖接口（2輸入，2輸出）、RS232接口和RS485接口進行B碼對時；
3.4 設備內置GPS模塊，可以通過后面板上天線接口接收GPS天線信號；
3.5 FPGA將數據文件送至16位高精度DA轉換器，轉換之后送給三路電壓和三路電流功放進行放大輸出。
工作電源 | 交流電源 | 額定電壓：AC 220V, 允許偏差-10%~+10%，紋波系數小于≤5% |
輸出通道 | 電壓 | 3路電壓 0～+120V，頻率：0～10KHz |
電流 | 3路電流 0～+15A，頻率：0～500kHz | |
輸出誤差 | 電壓誤差 | ＜0.5%±10mV |
電流誤差 | 測試50Hz正弦波有效值時：＜0.5%±1mA 測試100kHz正弦波有效值時：＜1%±1mA | |
負載能力 | 電壓通道：單通道50mA 電流通道：單通道60VA | |
同步方式 | B碼對時 | 同步誤差 ≤100ns |
GPS對時 | ||
相位精度 | <1us | |
報警信號 | 裝置輸出如下報警接點信號：電壓短路、電流開路、過熱報警 | |
通訊接口 | 1個100M網絡接口 | |
電磁兼容特性 | 通過GB/T14598.9-1998規定的嚴酷等級為4級的抗干擾試驗 | |
工作條件 | 環境溫度 | -10℃～+55℃ |
相對濕度 | 5%～95% | |
大氣壓力 | 80kPa～106kPa | |
