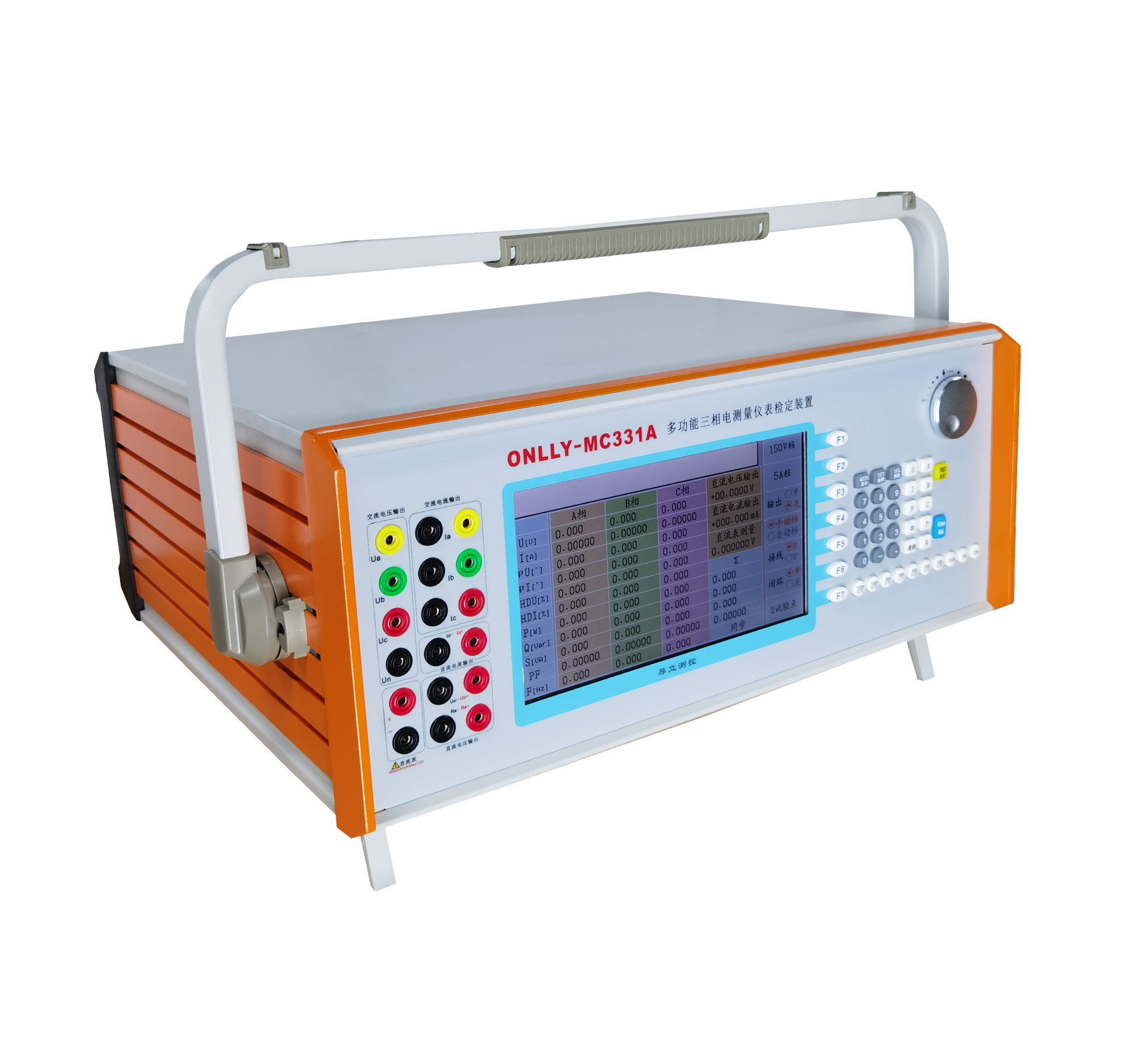

ONLLY-MC331A多功能三相電測量儀表檢定裝置主要針對三相類電測儀表，三相電能表、三相功率分析儀的全方位的檢定而推出的一款產品。裝置參照相關國家電力行業標準，采用最新電子技術，源、表一體結構，測量部分的工作原理以高速16位A/D轉換技術和數字信號處理器(DSP)技術為核心。源輸出部分采用數字合成技術、數字控制技術和脈寬可調節放大技術，將內部數字合成的正弦信號，放大成為三相獨立的電流和電壓輸出，不受外部供電電源的影響，并具有很高的放大效率。具有優良的輸出自動調節和跟蹤功能。
一、 產品概述
ONLLY-MC331A多功能三相電測量儀表檢定裝置主要針對三相類電測儀表，三相電能表、三相功率分析儀的全方位的檢定而推出的一款產品。裝置參照相關國家電力行業標準，采用最新電子技術，源、表一體結構，測量部分的工作原理以高速16位A/D轉換技術和數字信號處理器(DSP)技術為核心。源輸出部分采用數字合成技術、數字控制技術和脈寬可調節放大技術，將內部數字合成的正弦信號，放大成為三相獨立的電流和電壓輸出，不受外部供電電源的影響，并具有很高的放大效率。具有優良的輸出自動調節和跟蹤功能。
二、產品定位
本裝置適用于檢定和校準三相指示儀表、盤表、三相變送器、三相電能表、交流采樣裝置。廣泛應用于電力、計量、鐵路、工礦企業科研院所等單位的質檢、計量及儀表維修，是比較理想的標準工具。
三、技術標準
JJG126-1995 | 交流電量變換為直流電量電工測量變送器 |
Q/GDW140-2006 | 交流采樣測量裝置運行檢驗管理規程 |
DL/T630-1997(2005) | 交流采樣遠動終端技術條件 |
DL/T634.5101－2002 | 遠動設備及系統第5部分：傳輸規約第101篇： 基本遠動任務配套標準 |
DL/T 667－1999 | 遠動設備及系統第5部分：傳輸規約第103篇： 繼電保護設備信息接口配套標準 |
GB/T 2421－1999 | 電工電子產品基本環境試驗規程總則 |
GB/T 15153.1－1998 | 遠動設備及系統第2部分：工作條件第1篇： 電源和電磁兼容(idt IEC870-2-1：1995) |
四、產品特點
l 儀器輕便，功能強大，可靠性高，大功率標準源輸出，響應速度快；
l 高速DSP + FPGA，開機時間短，無需導引程序，響應速度快，效率高，面板操作手感好，靈活方便人性化,符合用戶操作習慣；
l 標準源模式，所有輸出均采用優越閉環，設定值一次到位；
l 能保存含有任意諧波參數的5種方案，斷電不丟失，無需重復設置諧波參數；
l 無需連接電腦既可檢定各種變送器，實時顯示誤差；
l 能顯示實時諧波和基波波形；
l 支持功能模塊的全自動、半自動或手動測試；
l 強大的協議庫支持，模板式配置，支持用戶自定義協議；
l 可單獨任意設置每一相的頻率。

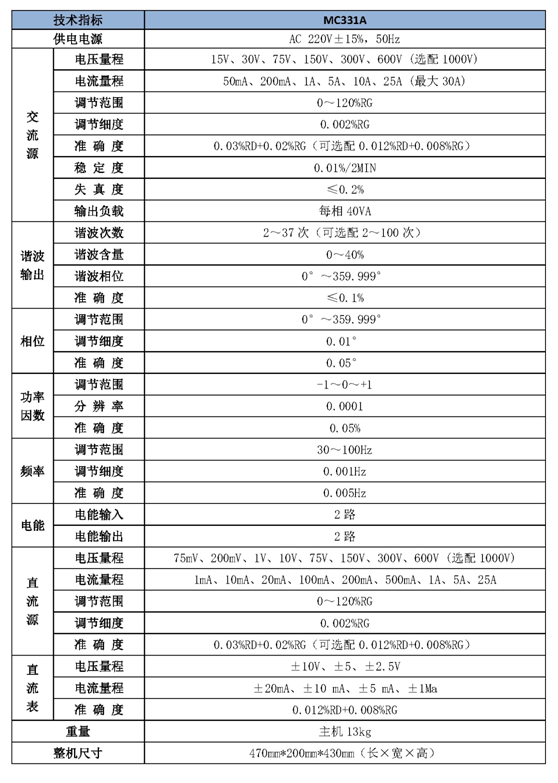

五、技術指標
