一、概述

ONLLY-MC100標準諧波功率源是參照IEC 61000-4-15、GB/Tl4549-1993、GB/T12326-2008、GB/T15543-2008、GB/T18481-2001、GB/T15945-2008、GB/T l9862-2005 、DL/T1028-2006、GBT 24337-2009 電能質量 公用電網間諧波等標準。采用最新電子技術，源、表一體結構。測量部分的工作原理以高速24位A/D轉換技術和數字信號處理器(DSP)技術為核心。源輸出部分采用數字合成技術、數字控制技術和脈寬可調節放大技術，將內部數字合成的正弦信號，放大成為多相獨立的電流和電壓輸出，不受外部供電電源的影響，并具有很高的放大效率。具有優良的輸出自動調節和跟蹤功能。所受負載影響很小，根據所接負載自動調節輸出，保證輸出恒穩；具備在正常輸出狀態下，電流回路被開路和電壓回路被短接時的自動保護功能；外部供電電源意外掉電，不輸出尖峰電壓等過渡過程。

二、主要特點

l  標準輸出帶記憶功能，可還原以前的設定值；

l  2～80次諧波輸出，可一鍵同時疊加多次；

l  帶諧波功率輸出；

l  0.25～80.75次間諧波，可同時輸出多個；

l  標準源模式，所有輸出均采用優越閉環；

l  能保存任意諧波、間諧波參數的6種方案，斷電不丟失，無需重復設置諧波參數；

l  能顯示實時諧波、間諧波、基波波形；

l  快捷輸出方式，支持電壓、電流、功率因數等參數的規程實驗點的快捷輸出。

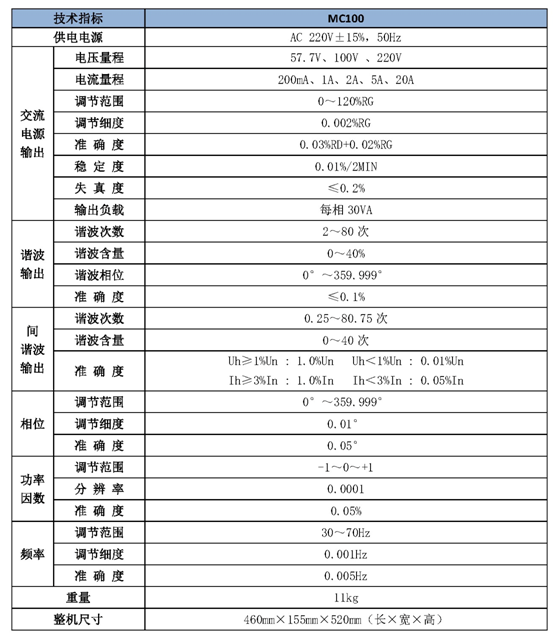

三、技術指標
