1、概述

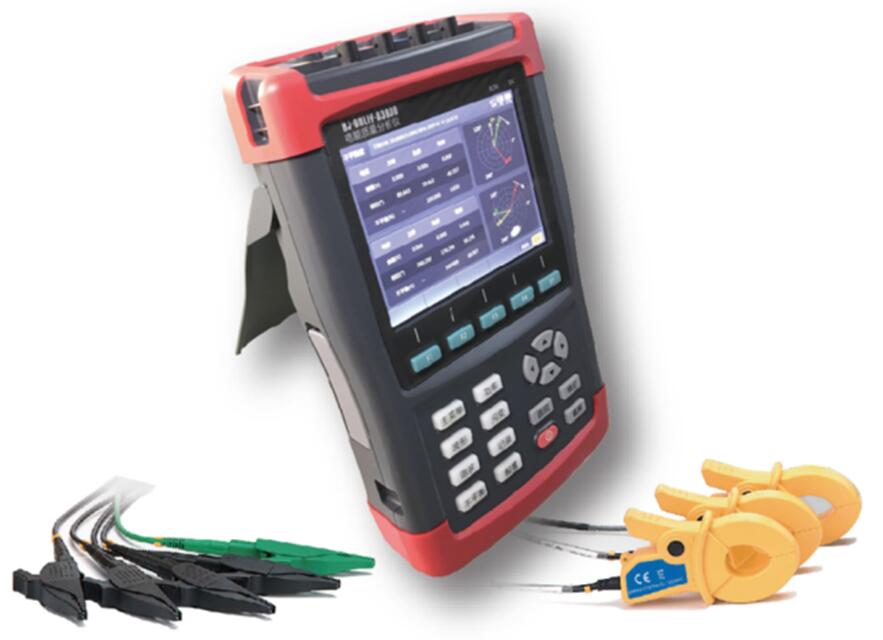

A3800手持式電能質量分析儀，可記錄分析現場的諧波、電壓、電流、頻率、波動、閃變、功率和三相不平衡等所有電能質量參數，同時具備電能瞬態監測、錄波分析、能效損耗評估、逆變器測量等高級測量功能。手持終端便于攜帶，方便進行現場檢驗。優越的電氣性能，可滿足諸多應用場合。
2、產品性能特征
1) 多通道：能同時支持4通道電壓，4通道電流電能質量測量；
2) 高精度：16位的采樣位數；
3) 寬頻帶：每通道25.6KSPS的采樣率；
4) 能準確測量快速分析多種電能質量參數指標：測量基本參數、諧波相關、功率相關、三相不平衡、波動閃變、瞬態測量、逆變器效率測量等；
5) 實時顯示波形：采用5.6寸LCD，屏幕顯示分辨率≥640×480；屏幕液晶背光亮度可調；能實時顯示單或多通道實時波形圖、相位矢量圖、諧波等；
6) 強大事件波形捕捉記錄：能設定各通道各種事件的閾值設定、測量監視、異常事件記錄，記錄例如電壓超限（電壓暫降、電壓暫升、電壓中斷）、閃變波動、諧波異常等；
7) 強大的存儲容量：高達8G存儲空間，可長時間不間斷記錄，且傳輸速度≥3.0M/s；
8) 即插即用的通信接口：擁有1路的高速USB Device接口，支持全面安全的數據導出；
9) 標配4500mAh可充電鋰電池，保證4時以上工作時間；
10) 產品要求能在-10~50℃、濕度5%~95%、工作現場穩定安全工作，ESD等都達到IEC相應標準的第3等級以上，產品外殼有IP51要求防塵防水等級，具有1.5m防跌落能力；
11) 可選擇接線方式為：一相兩線/兩相三線/三相三線/三相四線；
12) 符合國家IEC61000-4-30A級標準級標準,具備權威認證證書；
13) 電壓安全等級滿足：CATⅢ 1000 Vrms 、CAT Ⅳ600Vrms；
14) 測量電壓最大有效值為1000V，瞬時值可測6000V；
15) 可同時測量有功、無功、視在功率、相角、功率因數（PF）以及基波功率因數（DPF）可檢測電壓波動、閃變（長閃變和短閃變），可測量1~50次諧波、1~50次間諧波、1~50次諧波子組和2k~9kHz的高次諧波；
16) 具備MAX、MIN、AVG和有效值的記錄和統計功能；
17) 主機CPU主頻≥600MHz，DSP主頻≥430MHz；
18) 支持單次記錄和記錄器兩種數據記錄模式；
19) 支持定時記錄功能，并可自定義設置記錄項；
20) 支持記錄暫態事件和越限告警功能；
21) 支持多品牌電流互感器（通用BNC插頭）；
22) 終端軟件和硬件程序可定期免費升級；
3、產品性能特征
1) 靜電放電抗干擾度按照GB/T 17626.2-2006中規定，滿足嚴酷等級4級要求；
2) 射頻電磁場抗干擾度按照GB/T 17626.3-2006中規定，滿足嚴酷等級3級要求；
3) 電快速瞬變脈沖群抗干擾度按照GB/T 17626.4-2008規定，滿足嚴酷等級3級要求；
4) 浪涌（沖擊）抗擾度按照GB/T 17626.5-2008中規定，滿足嚴酷等級3級要求；
5) 工頻磁場抗擾度按照GB/T 17626.8-2006中規定，滿足嚴酷等級3級要求；
6) 脈沖磁場抗擾度按照GB/T 17626.9-1998中規定，滿足嚴酷等級3級要求；
7) 抗振蕩波抗干擾度按照GB/T 17626.12-1998中規定，滿足嚴酷等級3級要求。
4、產品性能指標
型號 | A3800 | |
電源參數 | 內置電池組 | 9.6V 4500mAh鎳氫電池組； |
電源適配器 | 輸入：AC 100~240V、50/60Hz | |
輸出：DC 15V、3A | ||
充電時間 | 電池充滿需要4~6個小時（電池圖標顯示充電完成），建議新電池前3次完全放電且充電時間大于12小時； | |
工作時長 | 一次充滿電可連續工作4小時以上。 | |
電壓測量 | 測量通道 | 5路（A、B、C、N、GND） |
測量范圍 | 0~1000Vrms，瞬時電壓6000Vrms | |
分辨率 | 0.001V | |
測量精度 | ≤0.1% | |
電流測量 | 測量通道 | 4路（A、B、C、N） |
測量范圍 （電流鉗） | 0~5A（標配），最高電流可測量6000A（選配），支持多種品牌多種量程的電流互感器（通用BNC插頭） | |
分辨率 | 0.001A | |
測量精度 | ≤0.1%+互感器精度 | |
測量頻率 | 測量范圍 | 40Hz~70Hz |
分辨率 | 0.001Hz | |
測量精度 | ±0.001Hz | |
功率 | 測量方式 | 有功功率：10 周波電壓電流瞬時值積的平方 視在功率：10 周波電壓有效值乘電流有效值 無功功率：視在功率平方減有功功率平方開方 功率因數：有功功率與視在功率比值 |
分辨率 | 0.001W | |
測量范圍 | 視電壓量程和電流互感器量程而定 | |
測量精度 | 0.5%+CT 精度 | |
電壓及電流諧波 | 測量方式 | 符合 IEC61000-4-7，分析窗口幅度 10 個周期 |
測量類型 | 有效值、含有率、相位角 | |
次數/頻率 | 50 次/50Hz-3150Hz | |
測量精度 | 電壓諧波大于 1%標稱值時：誤差小于 1%讀數 電壓諧波小于 1%標稱值時：誤差小于 0.05%標稱 電流值電流諧波大于 3%標稱值時：誤差小于 1%讀數+CT 精度 電流諧波小于 3%標稱值時：誤差小于 0.05%電流量程+CT 精度 | |
間諧波 | 測量方式 | 符合 IEC61000-4-7，分析窗口幅度 10 個周期 |
測量類型 | 有效值、含有率、相位角 | |
次數/頻率 | 50 次/25Hz-3150Hz | |
測量精度 | 電壓諧波大于 1%標稱值時：誤差小于 1%讀數 電壓諧波小于 1%標稱值時：誤差小于 0.05%標稱電壓值 電流諧波大于 3%標稱值時：誤差小于 1%讀數+CT 精度 電流諧波小于 3%標稱值時：誤差小于 0.05%電流量程+CT 精度 | |
諧波功率 | 測量方式 | 符合 IEC61000-4-7，分析窗口幅度 10 個周期 |
測量類型 | 有效值、含有率、相位角 | |
次數/頻率 | 50 次/50Hz-3150Hz | |
測量精度 | 電壓電流諧波大于 1%標稱值時：誤差小于 1%讀數+CT 精度 電壓電流諧波小于 1%標稱值時：誤差小于 0.05%標稱值+CT 精度 | |
高次諧波 | 測量方式 | 符合 IEC61000-4-7，分析窗口幅度 10 個周期 |
測量類型 | 有效值、含有率、相位角 | |
次數/頻率 | 35 次/2100Hz-8900Hz | |
測量精度 | 電壓諧波大于 1%標稱值時：誤差小于 1%讀數 電壓諧波小于 1%標稱值時：誤差小于 0.05%標稱電壓值 電流諧波大于 3%標稱值時：誤差小于 1%讀數+CT 精度 電流諧波小于3%標稱值時：誤差小于 0.05%量程+CT 精度 | |
不平衡度 | 測量方式 | 電壓負序不平衡度：負序電壓與正序電壓比值 電壓零序不平衡度：零序電壓與正序電壓比值 電流負序不平衡度：負序電流與正序電流比值 電流零序不平衡度：零序電流與正序電流比值 |
分辨率 | 0.001% | |
測量精度 | 電壓不平衡度：±0.2% 電流不平衡度：±0.5% | |
閃變 | 測量項 | 短閃變（PST）、長閃變（PLT） |
測量方式 | 根據 IEC61000-4-15 標準計算 PST（10 分鐘）PLT（2 小時） | |
測量量程 | 0 - 20 | |
測量精度 | ±5% | |
裝置接口 | LAN、USB | USB設備接口，用于把本裝置作為一個大容量存儲設備與電腦連接 |
SD卡 | 配置64G高速數據儲存卡 | |
充電孔 | 充電電源適配器插口 | |
整機重量 | ≤1.8kg | |
環境指標 | 海拔高度 | ≤2000m |
環境溫度 | 0℃～ + 45℃ | |
存儲溫度 | -20℃～ + 50℃ | |
相對濕度 | ≤90% | |
存儲濕度 | ≤95% | |
大氣壓強 | 86kPa～106kPa | |
